Map Controller는 지도 화면의 표시 정보와 도구를 제어하는 기능을 제공합니다.

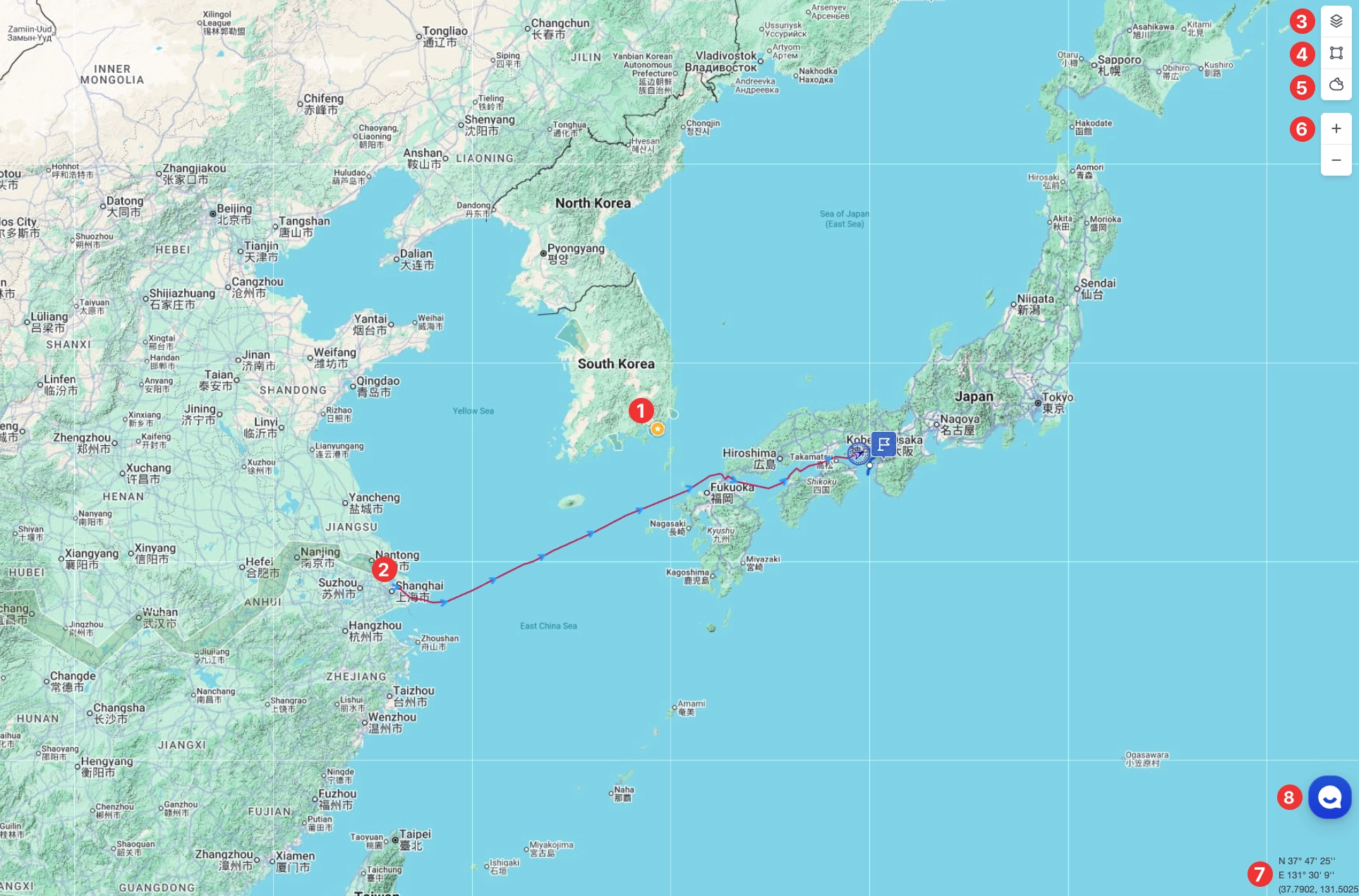

Map
1. 항구 마커
•
지도를 확대하면 항구 영역을 확인하실 수 있습니다.
•

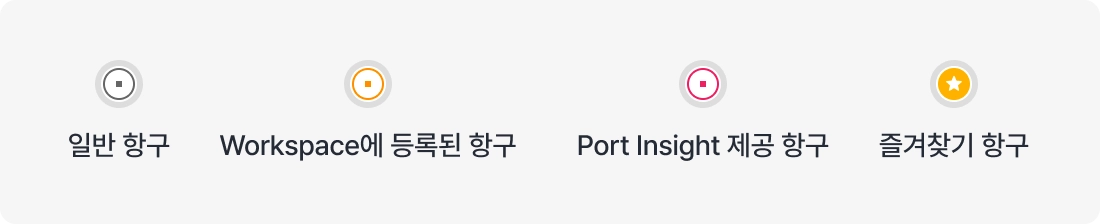

색상별 표시 안내
2. 항로 표시
•
빨간선: 과거 항적
•
점선: 예측 이동 경로
•
화살표 아이콘: 현재 선박 위치
◦

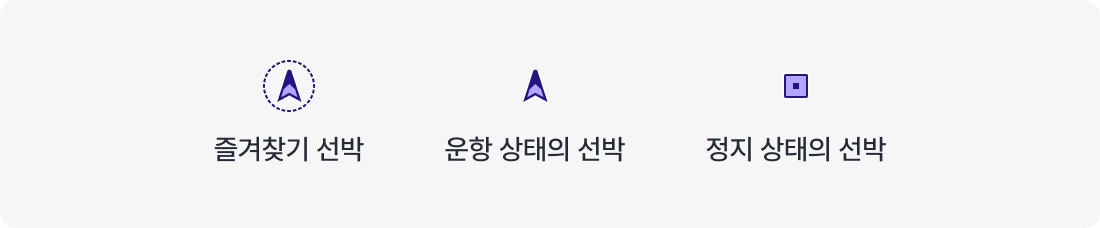

상태 구분
◦

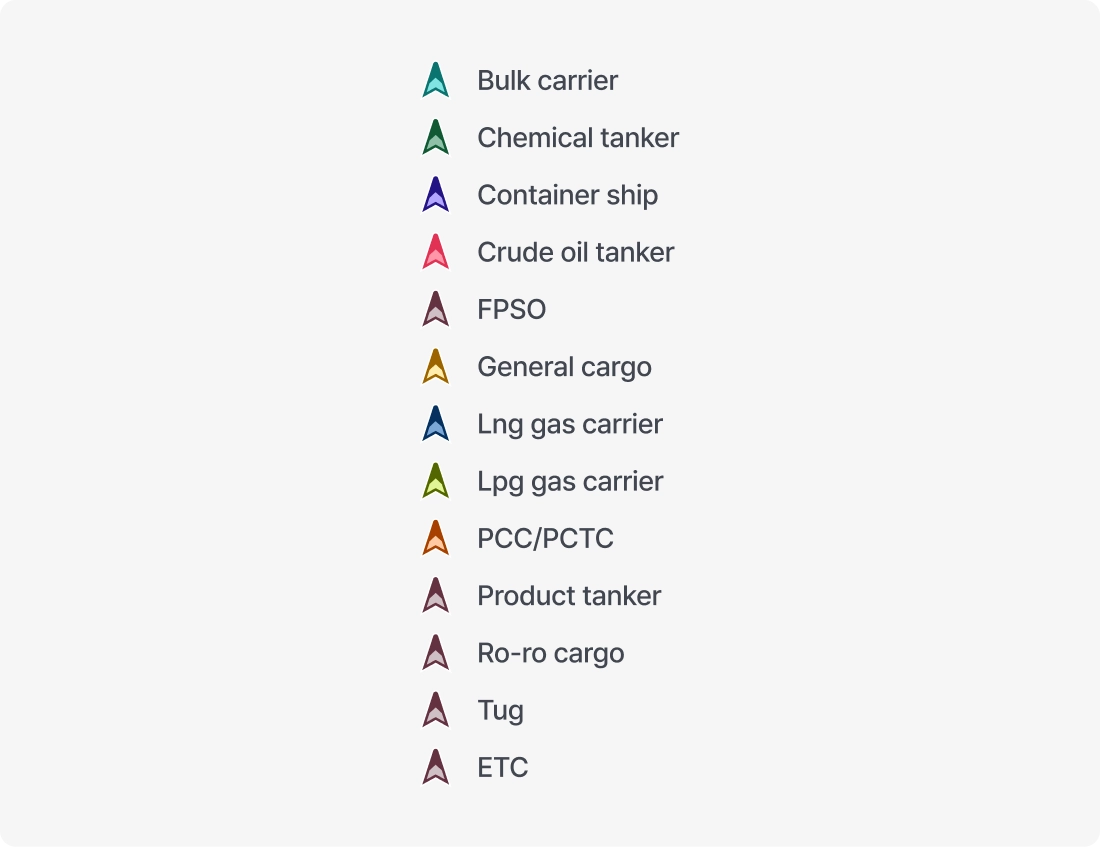

선종별 색상 구분

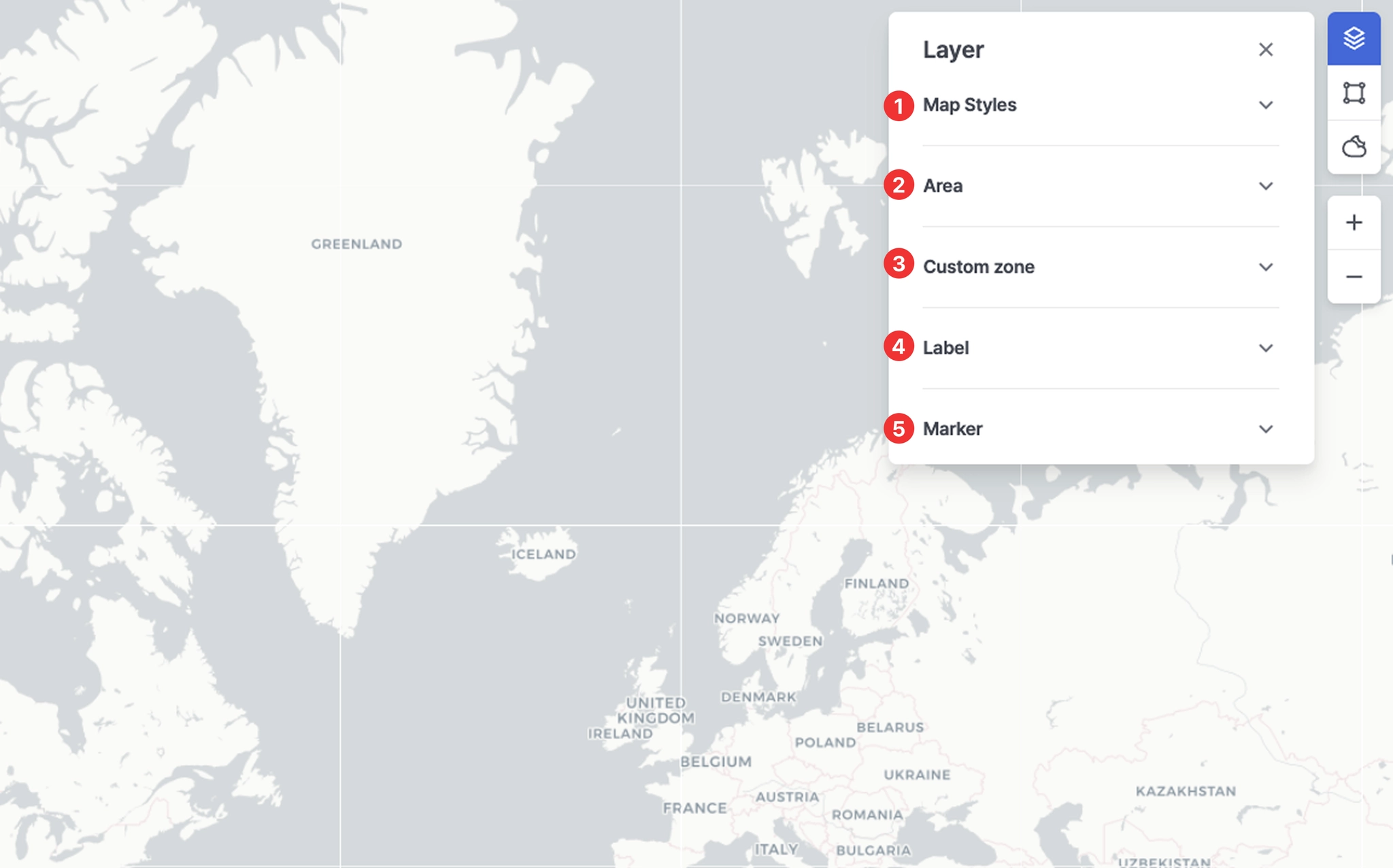

Layer
번호 | 항목 | 설명 |
1 | Map Styles | |
2 | Area | 특정 영역을 지도에 표시합니다.
◦ ECA (Emission Control Area) : 배출규제지역
◦ EEZ (Exclusive Economic Zone) : 배타적 경제수역
◦ JWC (Joint War Committee) : 전쟁위험지역
◦ HRA (High Risk Area) : 고위험지역
◦ TSS (Traffic Separation Scheme) : 교통분리체계 |
3 | Custom zone | 사용자가 지정한 영역을 지도에 표시합니다. |
4 | Label | Ship name: 선박 아이콘 아래에 선명을 함께 표시합니다. |
5 | Marker | • Ship: 지도 위에 표시되는 선박 아이콘의 표시 여부를 On/Off 할 수 있는 기능입니다.
• Port: 지도 위에 표시되는 항구 아이콘의 표시 여부를 On/Off 할 수 있는 기능입니다. |

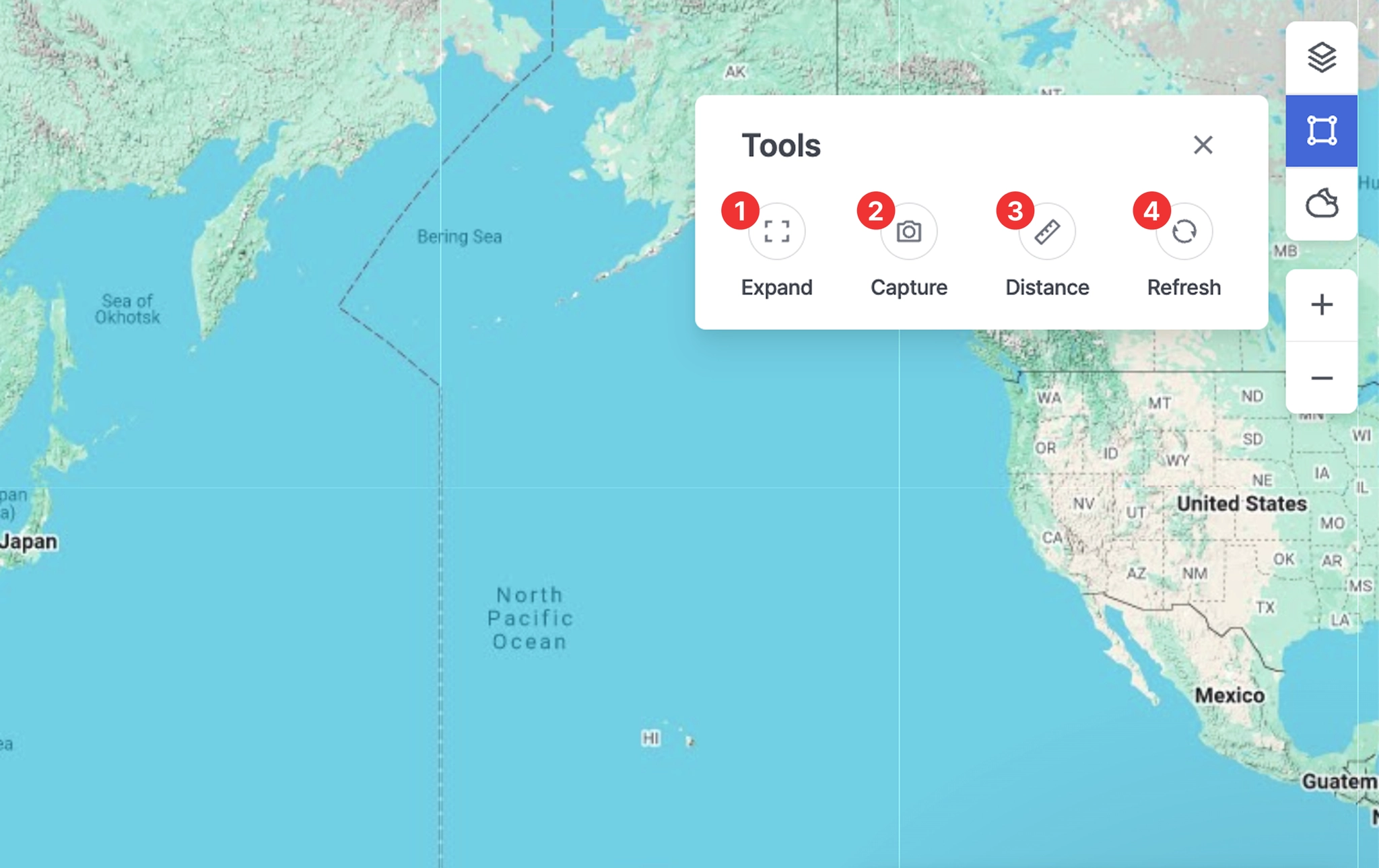

Tools 패널
1. Expand
•
전제화면으로 설정하여 주요 정보를 더 크게 볼 수 있도록 하는 기능입니다.
•
전체화면을 종료할 때에는 Esc 버튼을 클릭합니다.
2. Capture
•
현재 화면을 이미지 형태로 저장해 공유하거나 기록할 수 있습니다.

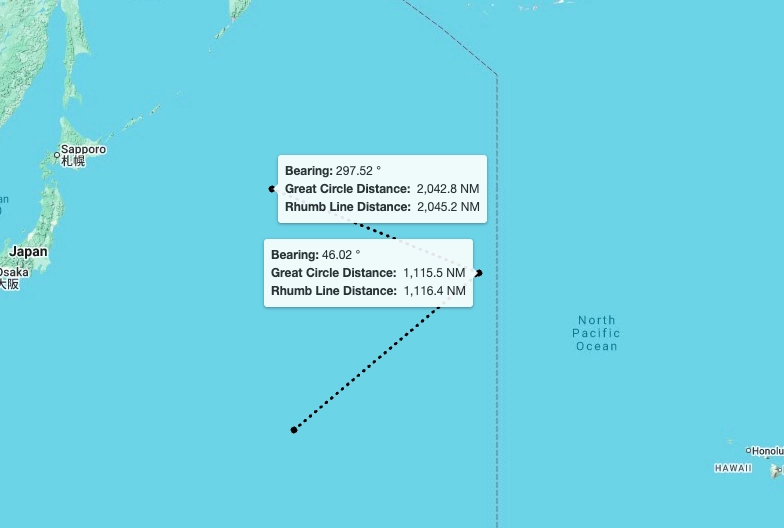

3. Distance
•
선택한 지점 간의 거리 정보를 빠르게 확인할 수 있도록 도와주는 측정 기능입니다.
•
출발 지점과 목적 지점을 순서대로 클릭하면 해당 구간의 Bearing(방위각), Great Circle Distance(대권 거리), Rhumb Line Distance(등각 항법 거리) 정보를 확인할 수 있습니다.
•
측정 방법
◦
거리 측정 중 원하는 구간까지 점을 찍습니다.
◦
더 이상 선을 이어 그리고 싶지 않다면 더블클릭하여 선 그리기를 종료할 수 있습니다.
◦
이후 다시 지도를 클릭하면 새로운 거리 측정을 시작할 수 있습니다.
◦
거리 측정 기능을 완전히 종료하고 싶다면 Esc 키를 누르거나 Distance 버튼을 다시 클릭하여 기능을 끌 수 있습니다.
4. Refresh
•
최신 데이터를 다시 불러와 화면 정보를 즉시 갱신하는 기능입니다.

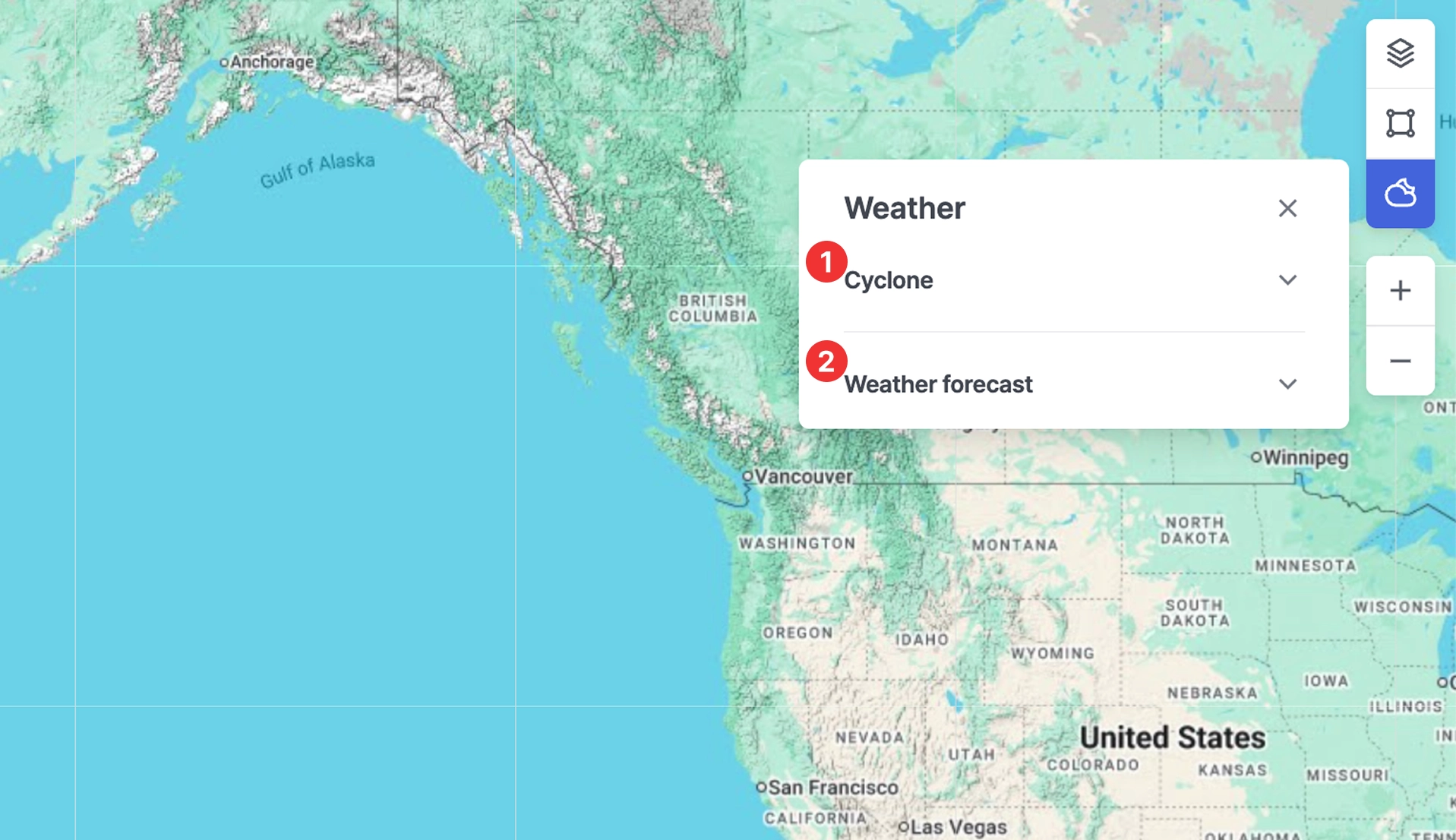

Tools 패널
1. Cyclone (태풍)
•
미국 합동태풍경보센터(JTWC)에서 발표하는 공식적인 태풍 경보 및 예측 정보를 지도에 표시합니다.
•
태풍의 색상을 통해 태풍의 강도를 확인할 수 있습니다.
•

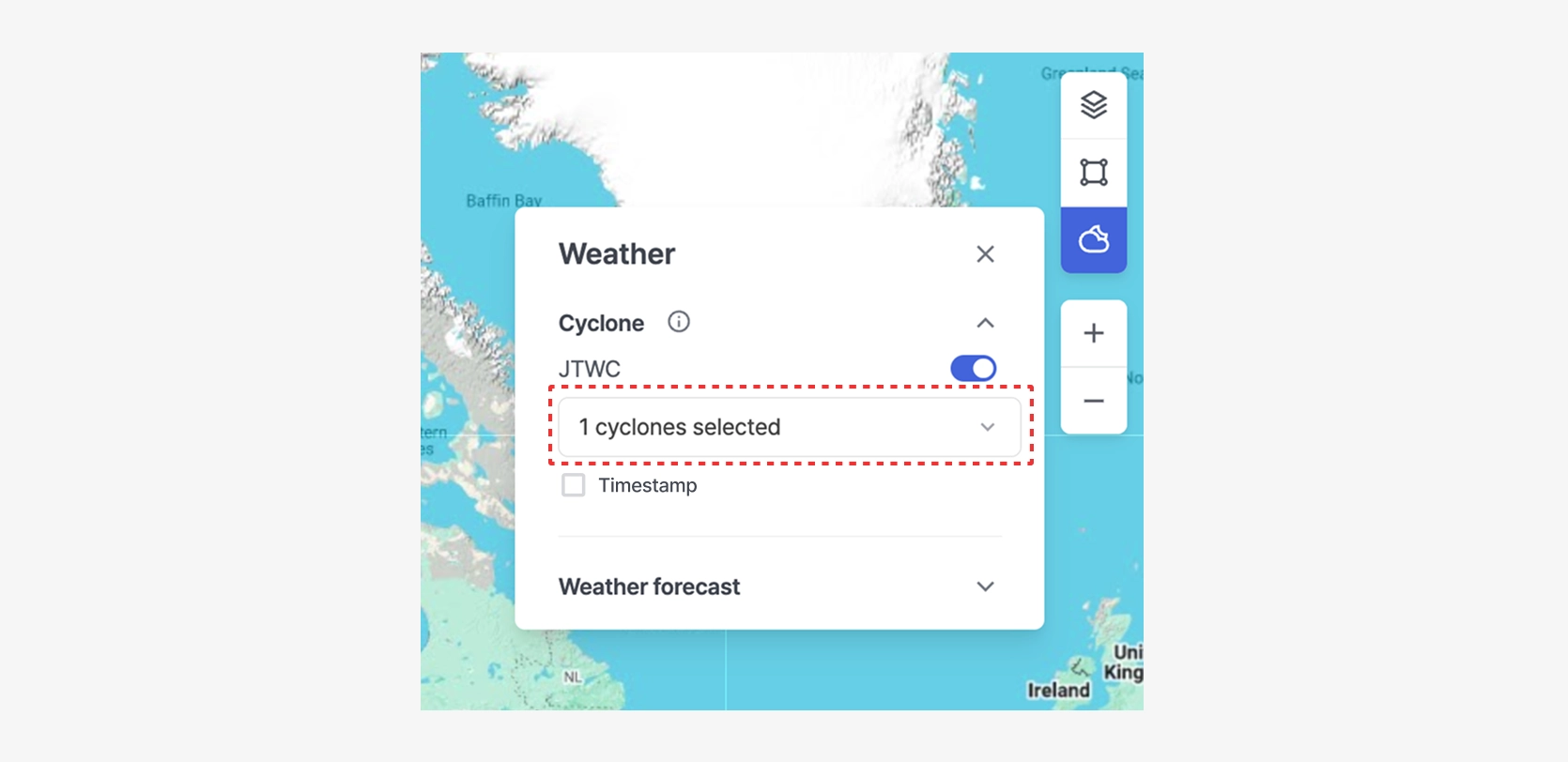

현재 진행 중인 태풍 목록을 표시합니다.
•

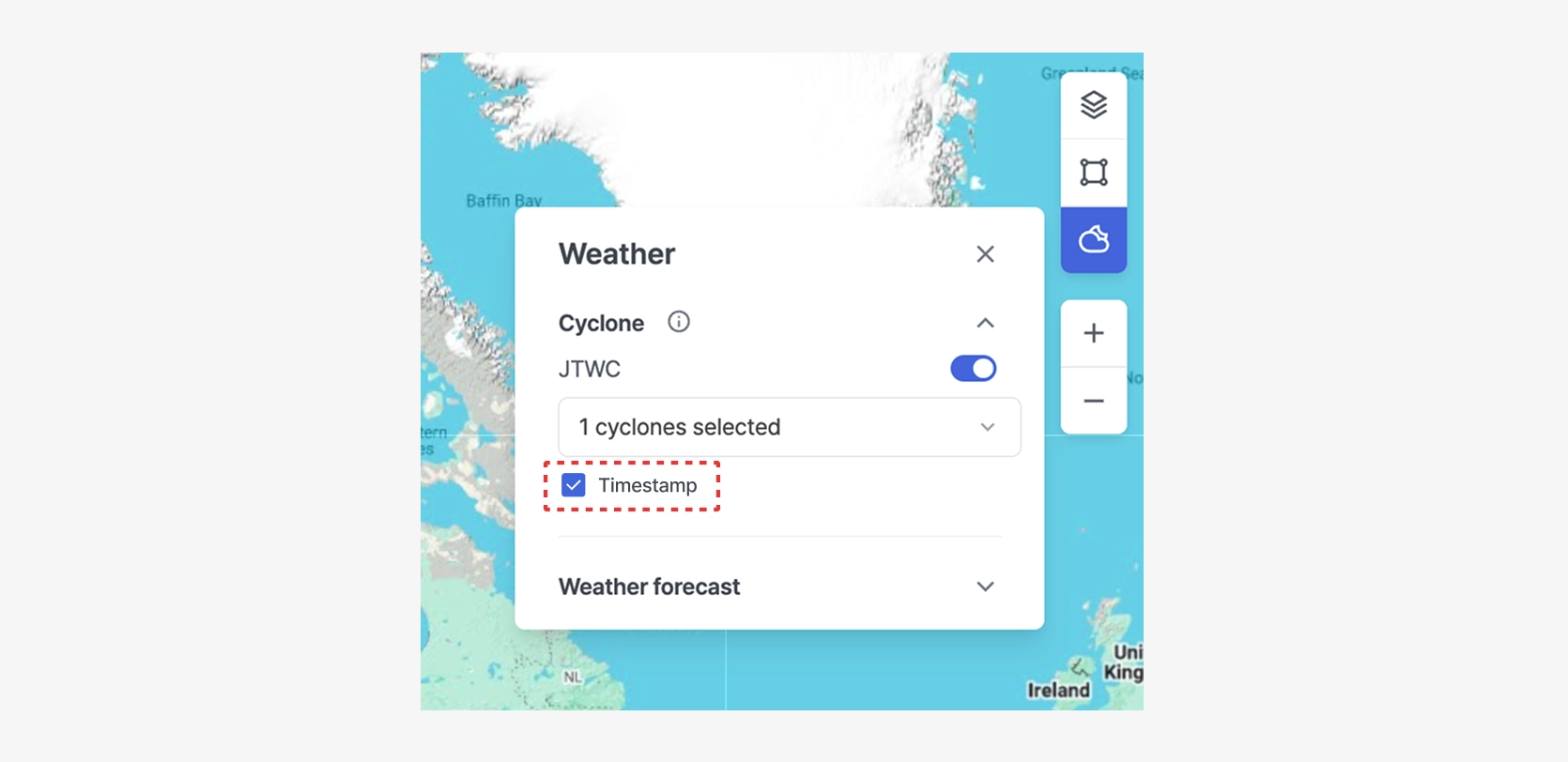

태풍 정보가 수신된 시간을 함께 표시합니다.
2. Weather forecast (날씨 예보)
•
Current: 해류의 방향과 속도를 나타냅니다.
•
Wind: 해상 표면의 풍향 및 풍속을 나타냅니다.
•
Wave: 파도의 높이와 파향을 나타냅니다.
•
Swell: 너울(먼바다에서 발생하여 전달되는 파도)의 높이 및 방향을 나타냅니다.
•
애니메이션 색상을 선택할 수 있습니다.
•

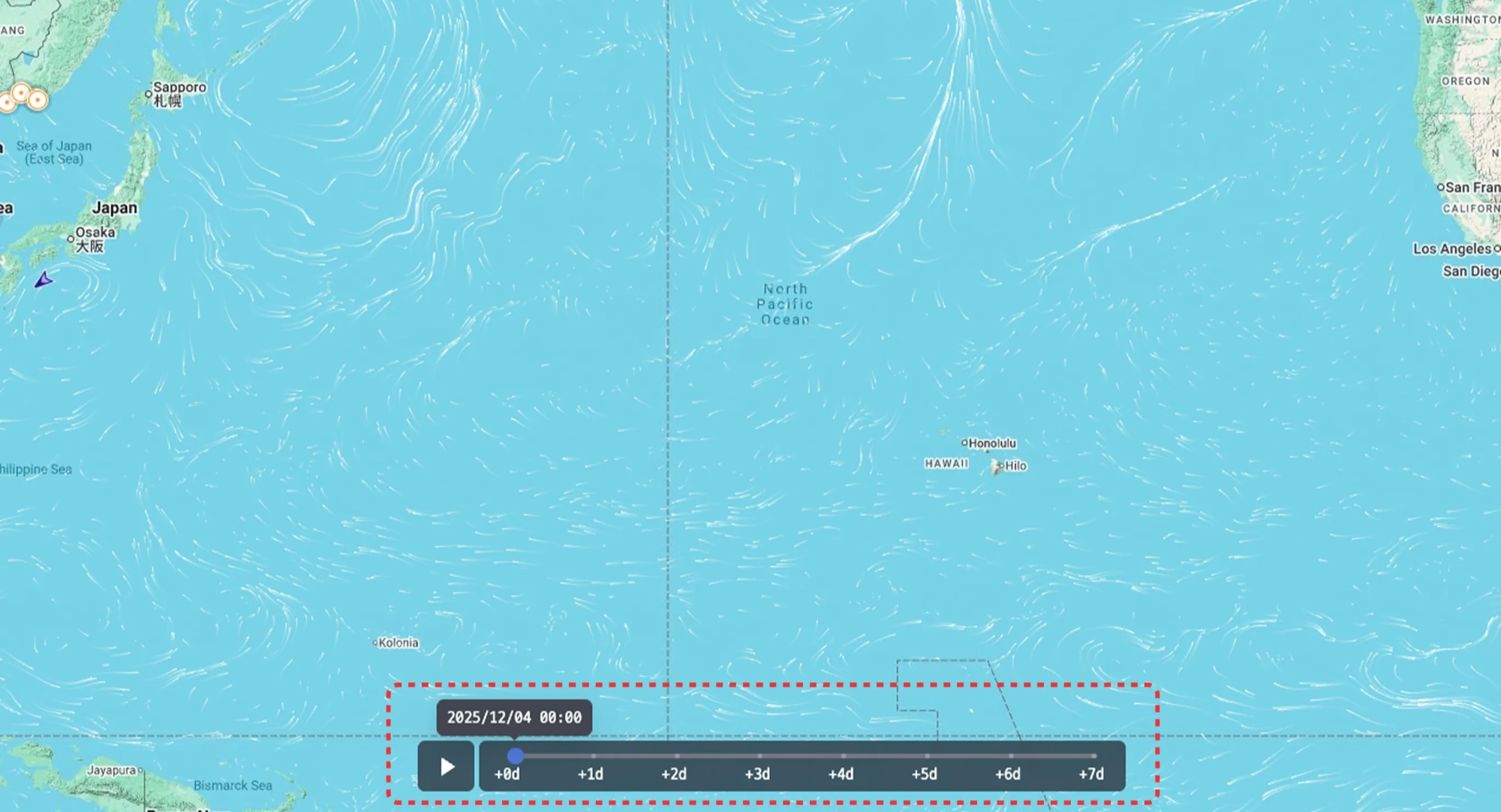

타임바의 날짜를 선택하면 해당 날짜의 예보 정보를 확인 할 수 있습니다.
•
타임바의 재생 버튼을 클릭하여 시간순으로 예보의 변화를 애니메이션으로 확인할 수 있습니다.
단, 플레이중에는 줌 레벨 변경 및 다른 행동이 불가능합니다.
•
날씨예보는 기본적으로 1도 데이터 기준으로 표시하고 줌 레벨 6~7일 떄 0.5도, 줌레벨 8이상일 때 0.25도 데이터로 표시합니다.
