Cargo Insight의 지도 화면을 통해 선박의 위치와 운항 상황을 확인할 수 있습니다.

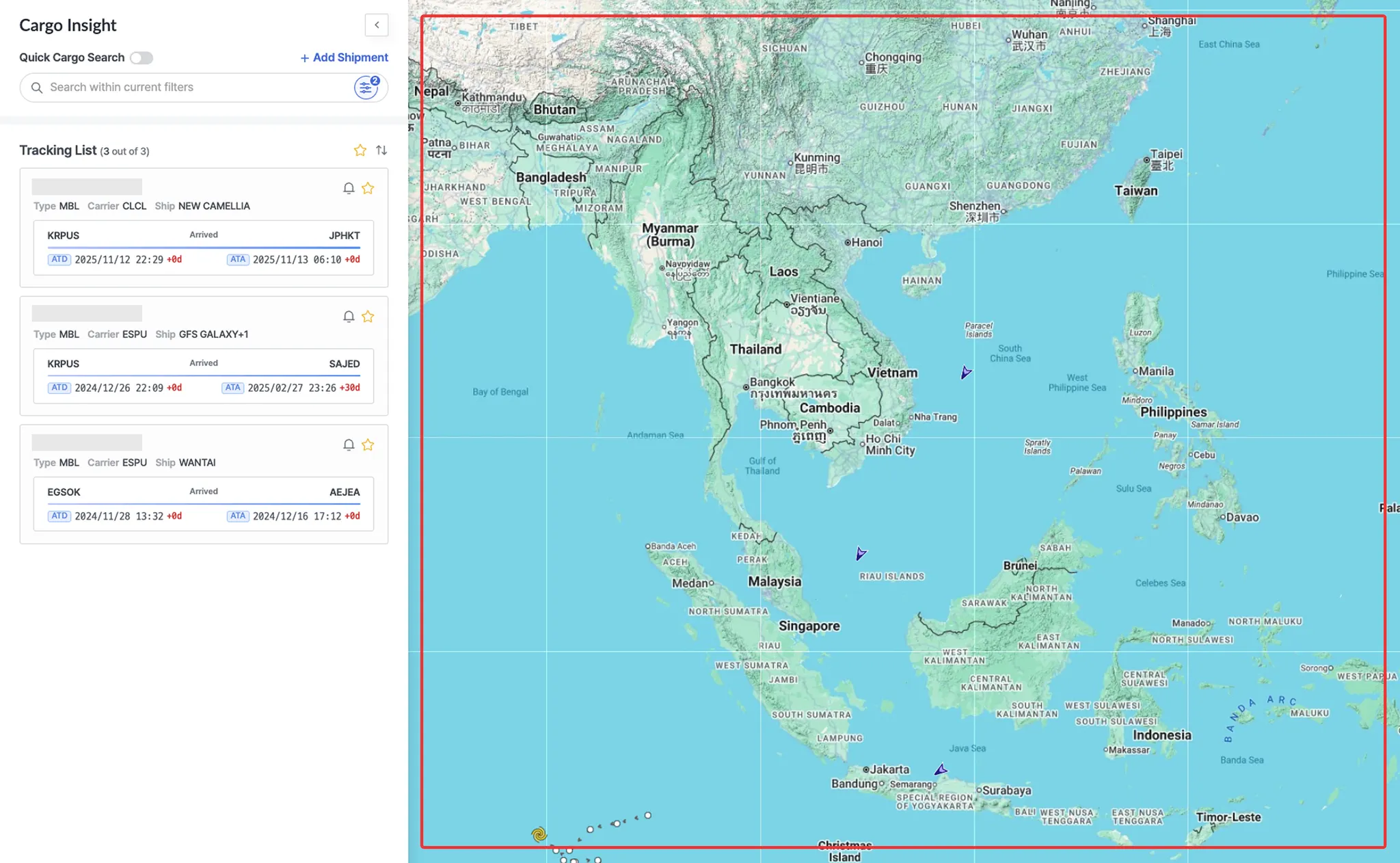

지도 영역
Cargo Insight > 지도 영역
•
Cargo Insight에 등록된 선적에 대해 운송 중인 선박이 지도에 표시됩니다.
•

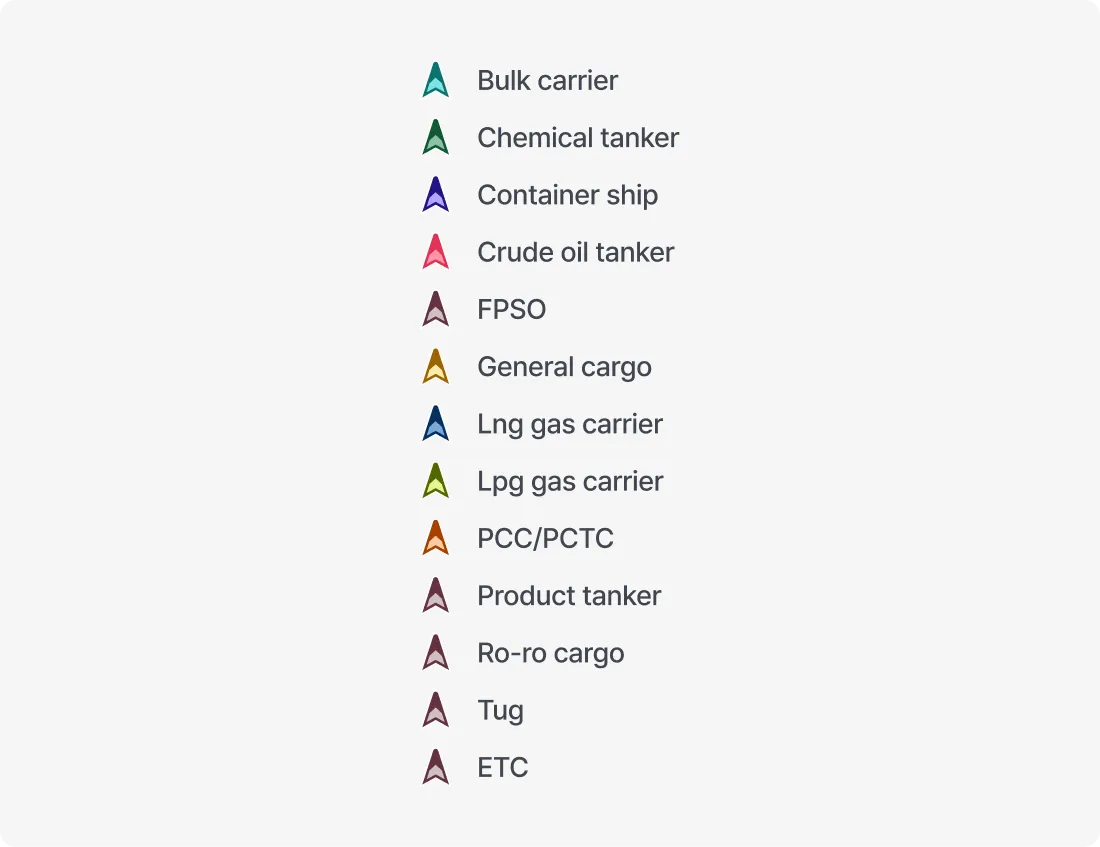

선박 아이콘을 통해 선종 및 상태를 구분하여 표시하고 있습니다.
Layer

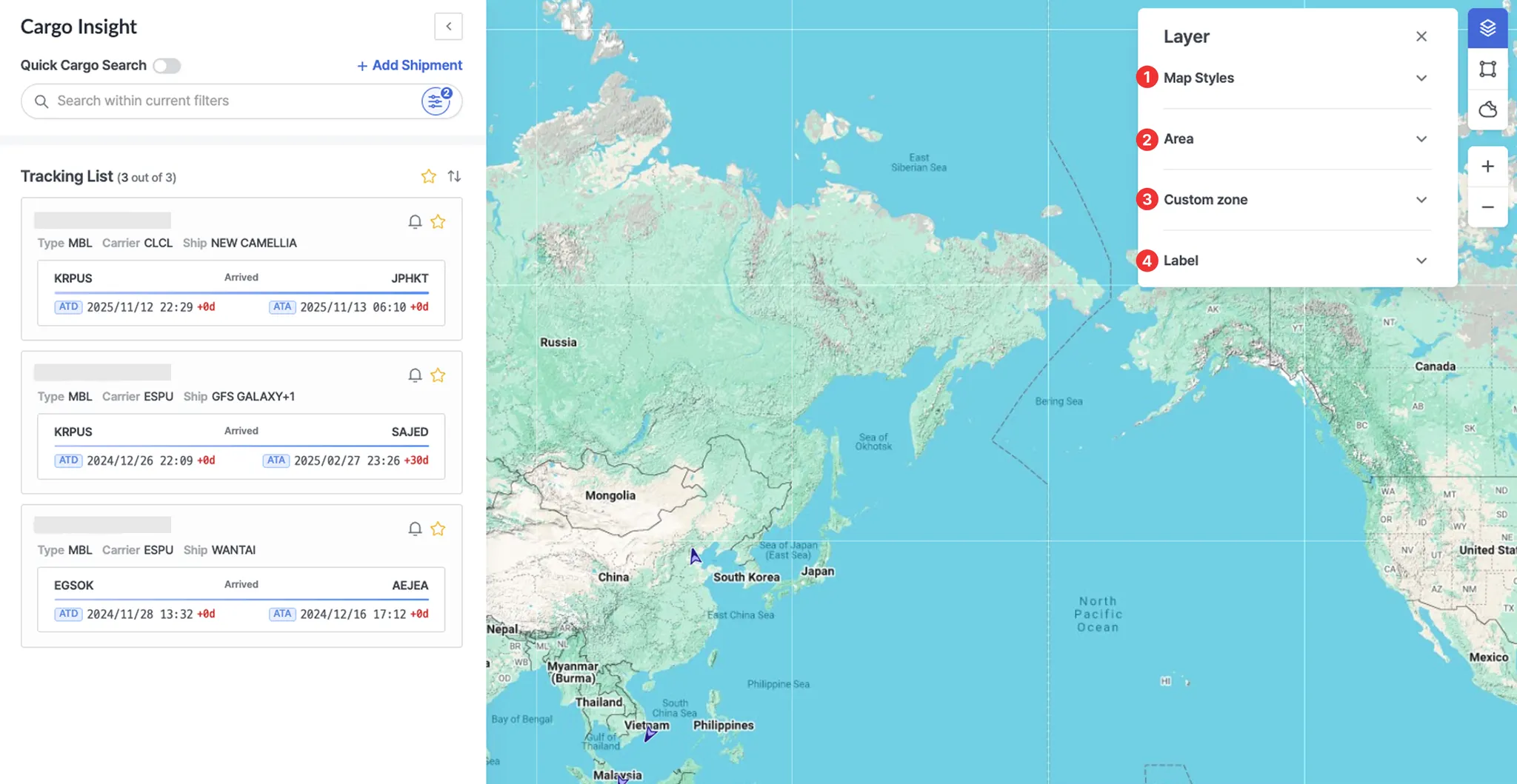

Cargo Insight > 지도 영역 > Layer
1. Map Styles
•
지도 스타일을 선택할 수 있습니다.
•
Settings에서 원하는 지도 스타일을 선택하여 레이어에 나타는 지도 스타일 목록을 변경 할 수 있습니다.
2. Area
•
특정 영역을 지도에 표시합니다.
◦
ECA (Emission Control Area) : 배출규제지역
◦
EEZ (Exclusive Economic Zone) : 배타적 경제수역
◦
JWC (Joint War Committee) : 전쟁위험지역
◦
HRA (High Risk Area) : 고위험지역
◦
TSS (Traffic Separation Scheme) : 교통분리체계
3. Custom Zone
•
사용자가 지정한 영역을 지도에 표시합니다.
4. Label
•
Ship name : 선박 아이콘 아래에 선명을 함께 표시합니다.
Tools

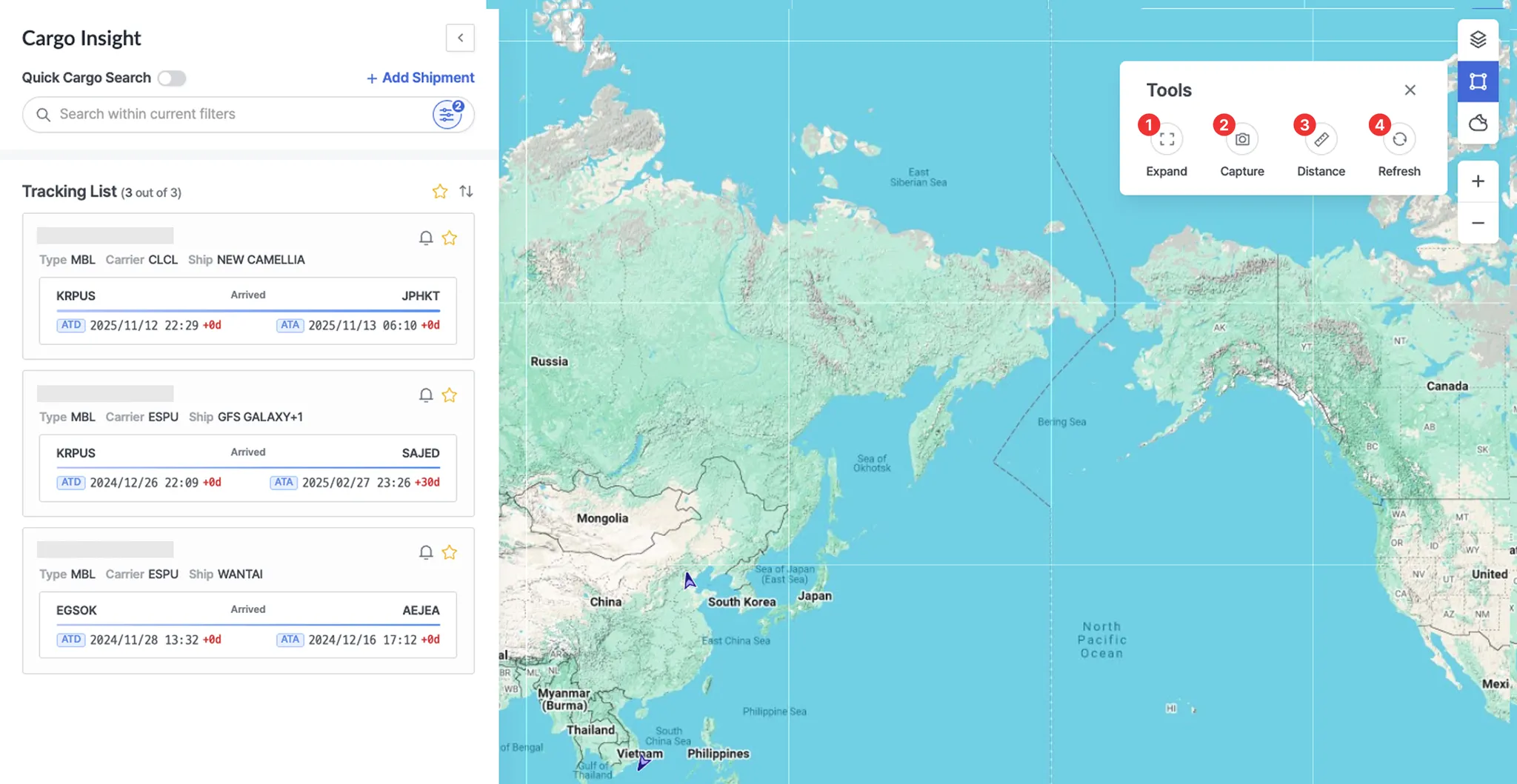

Cargo Insight > 지도 영역 > Tools
1. Expand
•
전제화면으로 설정하여 주요 정보를 더 크게 볼 수 있도록 하는 기능입니다.
•
전체화면을 종료할 때에는 Esc 버튼을 클릭합니다.
2. Capture
•
현재 화면을 이미지 형태로 저장해 공유하거나 기록할 수 있습니다.
3. Distance
•
선택한 지점 간의 거리 정보를 빠르게 확인할 수 있도록 도와주는 측정 기능입니다.
•
출발 지점과 목적 지점을 차례로 클릭하면 해당 구간의 Bearing (방위각), Great Circle Distance (대권 거리), Rhumb Line Distance (등각 나선 항법 거리)를 확인할 수 있습니다.
•
측정 방법
◦
거리 측정 중 원하는 구간까지 점을 찍습니다.
◦
더 이상 선을 이어 그리고 싶지 않다면 더블클릭하여 선 그리기를 종료할 수 있습니다.
◦
이후 다시 지도를 클릭하면 새로운 거리 측정을 시작할 수 있습니다.
◦
거리 측정 기능을 완전히 종료하고 싶다면 Esc 키를 누르거나 Distance 버튼을 다시 클릭하여 기능을 끌 수 있습니다.

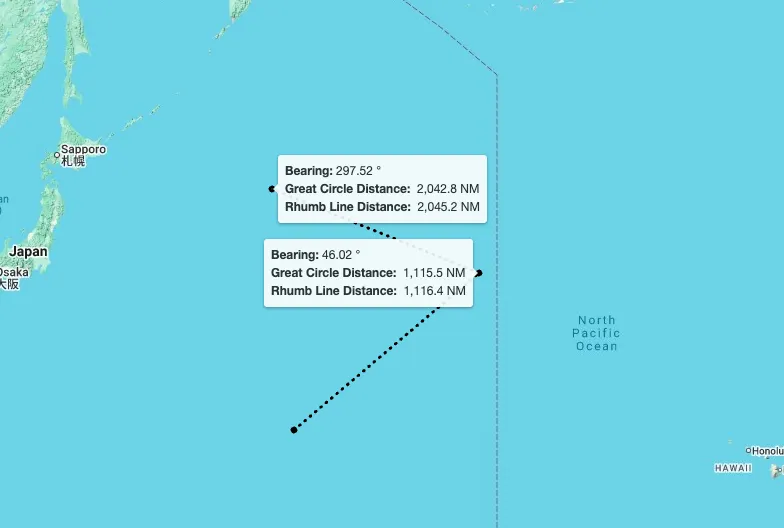

Cargo Insight > 지도 영역 > 거리 측정 화면
4. Refresh
•
최신 데이터를 다시 불러와 화면 정보를 즉시 갱신하는 기능입니다.
Weather

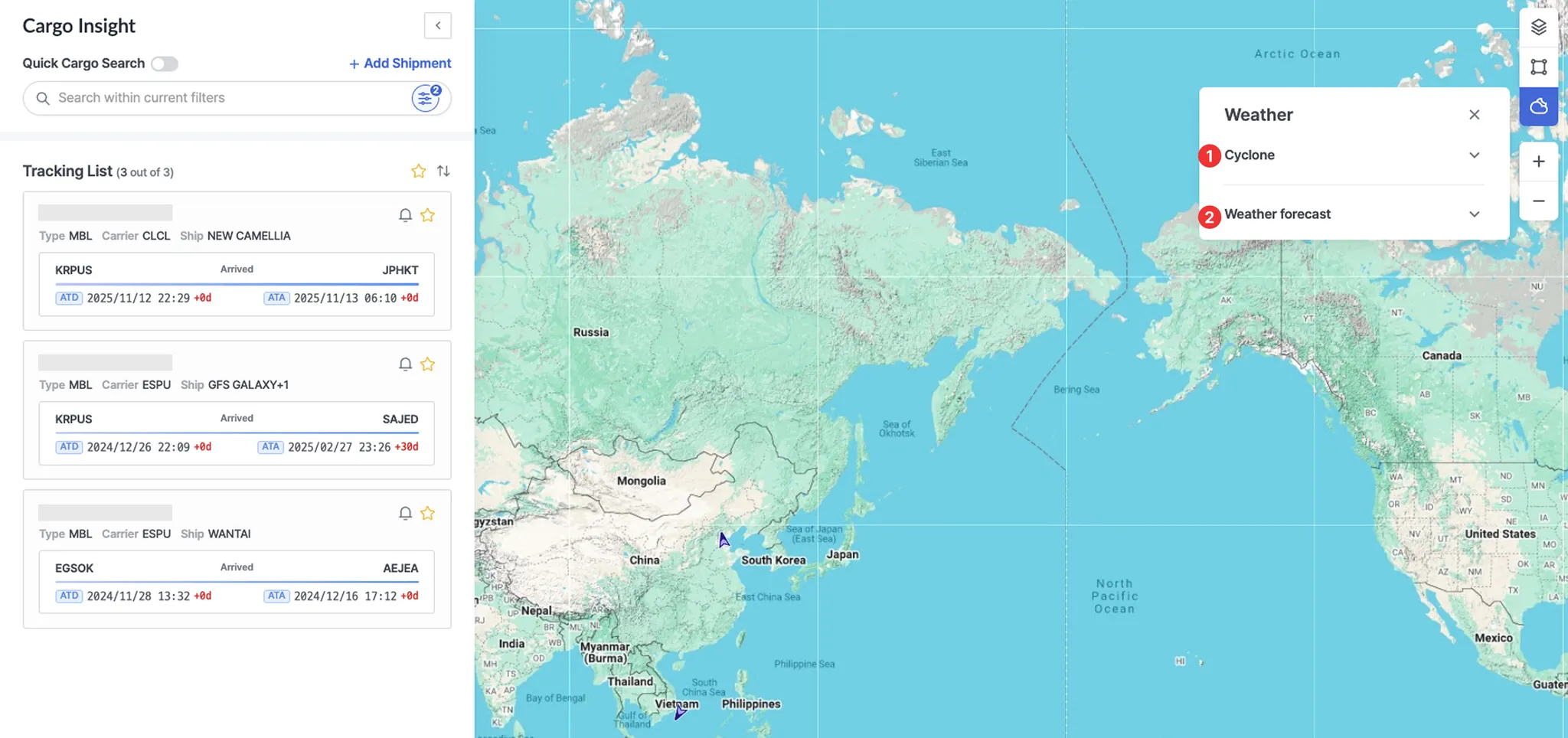

Cargo Insight > 지도 영역 > Weather
1. Cyclone (태풍)
•
미국 합동태풍경보센터(JTWC)에서 발표하는 공식적인 태풍 경보 및 예측 정보를 지도에 표시합니다.
•
태풍의 색상을 통해 태풍의 강도를 확인할 수 있습니다.
•
현재 진행 중인 태풍 목록을 표시합니다.

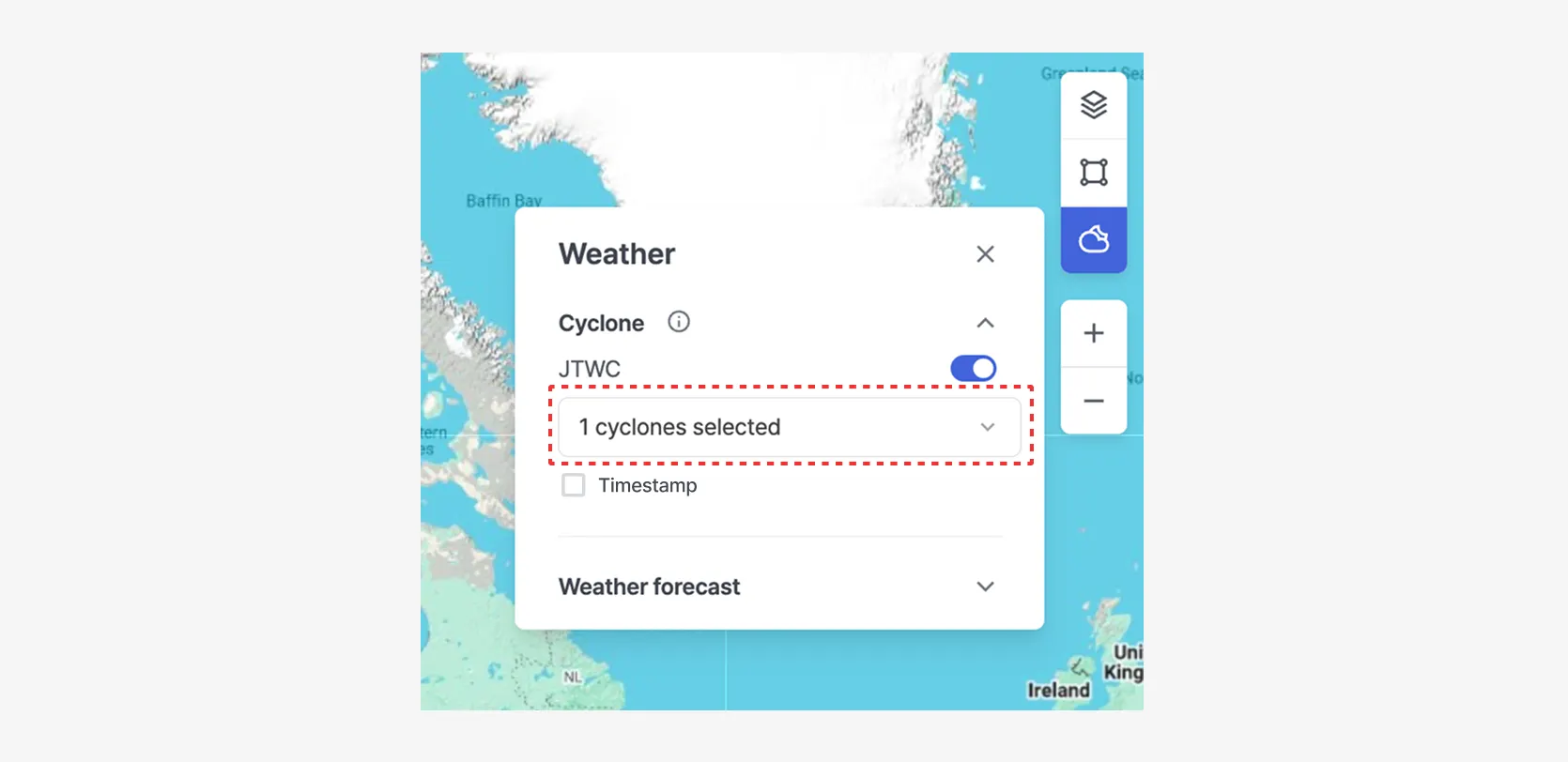

Cargo Insight > 지도 영역 > Weather > Cyclone에서 1개의 태풍이 선택된 화면
•
태풍 정보가 수신된 시간을 함께 표시합니다.

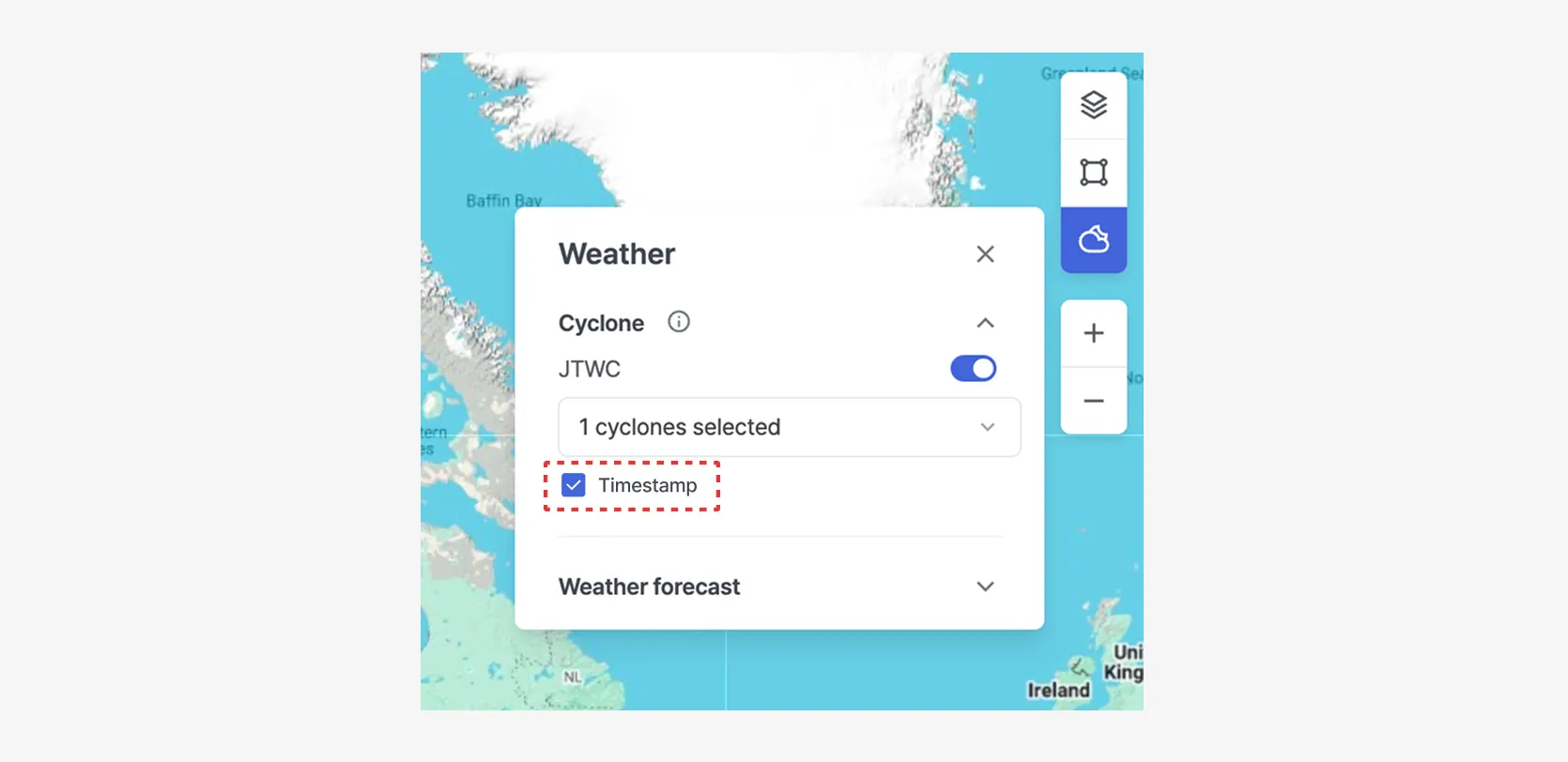

Cargo Insight > 지도 영역 > Weather > Cyclone 에서 Timestamp가 표시된 화면
2. Weather Forecast (날씨 예보)
•
Current: 해류의 방향과 속도를 나타냅니다.
•
Wind: 해상 표면의 풍향 및 풍속을 나타냅니다.
•
Wave: 파도의 높이와 파향을 나타냅니다.
•
Swell: 너울(먼바다에서 발생하여 전달되는 파도)의 높이 및 방향을 나타냅니다.
•
타임바의 날짜를 선택하면 해당 날짜의 예보 정보를 확인 할 수 있습니다.
•
타임바의 재생 버튼을 클릭하여 시간순으로 예보의 변화를 애니메이션으로 확인할 수 있습니다.
단, 플레이중에는 줌 레벨 변경 및 다른 행동이 불가능합니다.
•
날씨예보는 기본적으로 1° 데이터 기준으로 표시하고 줌 레벨 6~7일 때ㅣ 0.5°, 줌레벨 8이상일 때 0.25°도 데이터로 표시합니다.

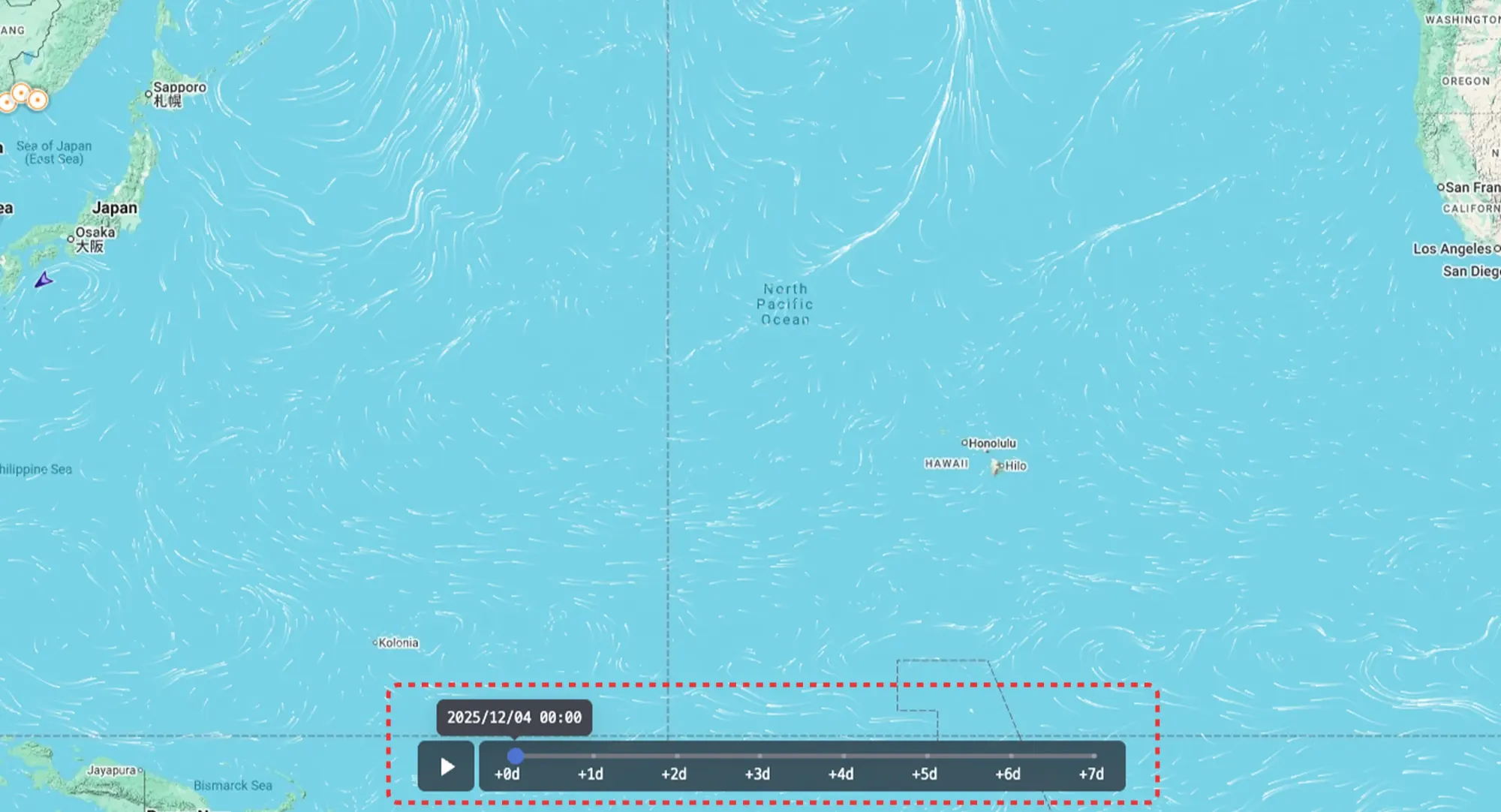

Cargo Insight > 지도 영역 > Weather forecast가 켜진 화면
