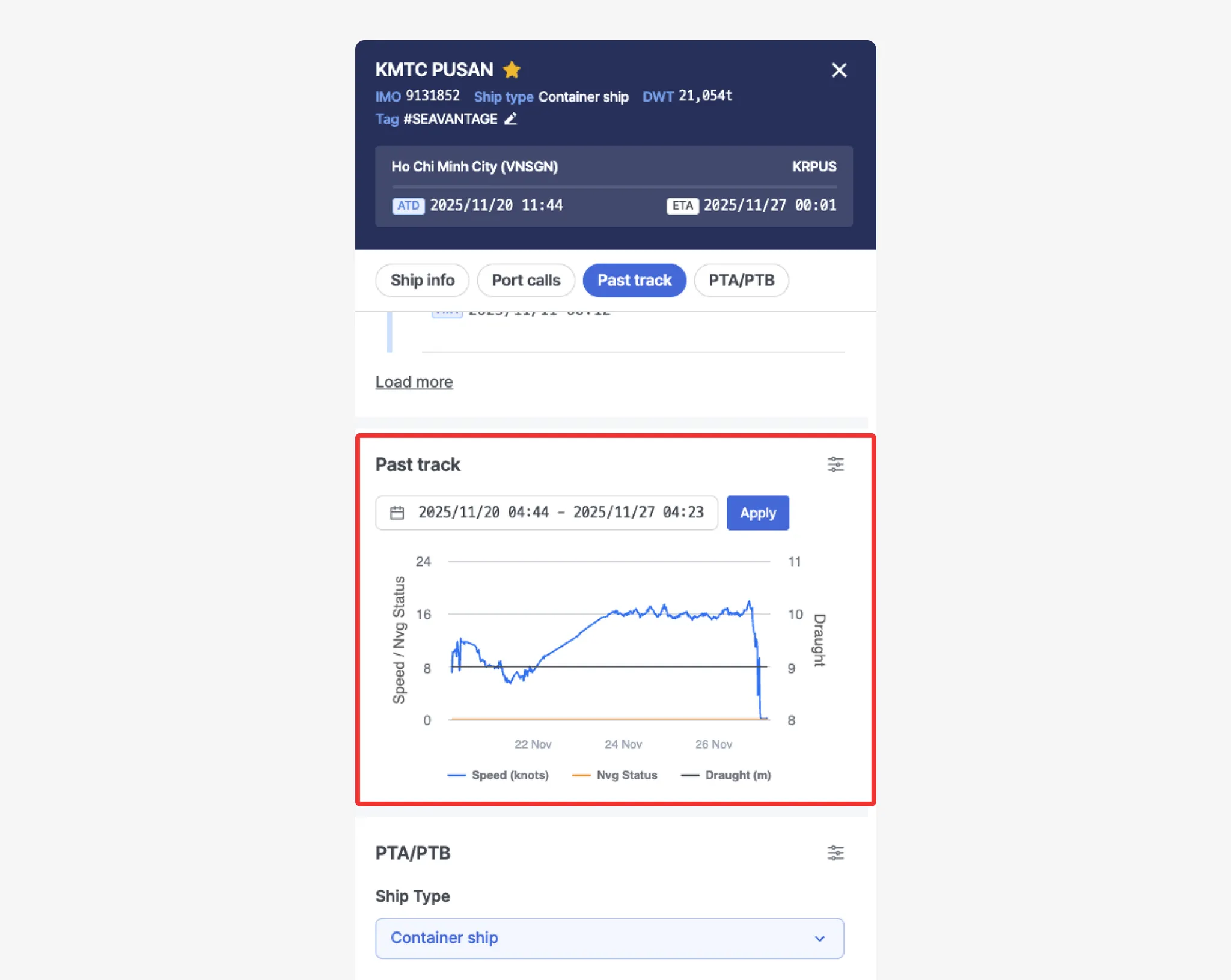

Past Track은 지도에 선박이 운항했던 항적 및 선박의 속도(Speed), 항해 상태(Navigation Status), 그리고 흘수(Draught) 변화를 시간대별로 시각화하여 보여주는 기능입니다.
과거 항적 조회
•
날짜 선택 영역에서 조회하고 싶은 기간을 설정할 수 있습니다.
•
기간을 선택한 후 Apply 버튼을 누르면 해당 기간에 대한 선박의 항적을 조회 합니다.
◦

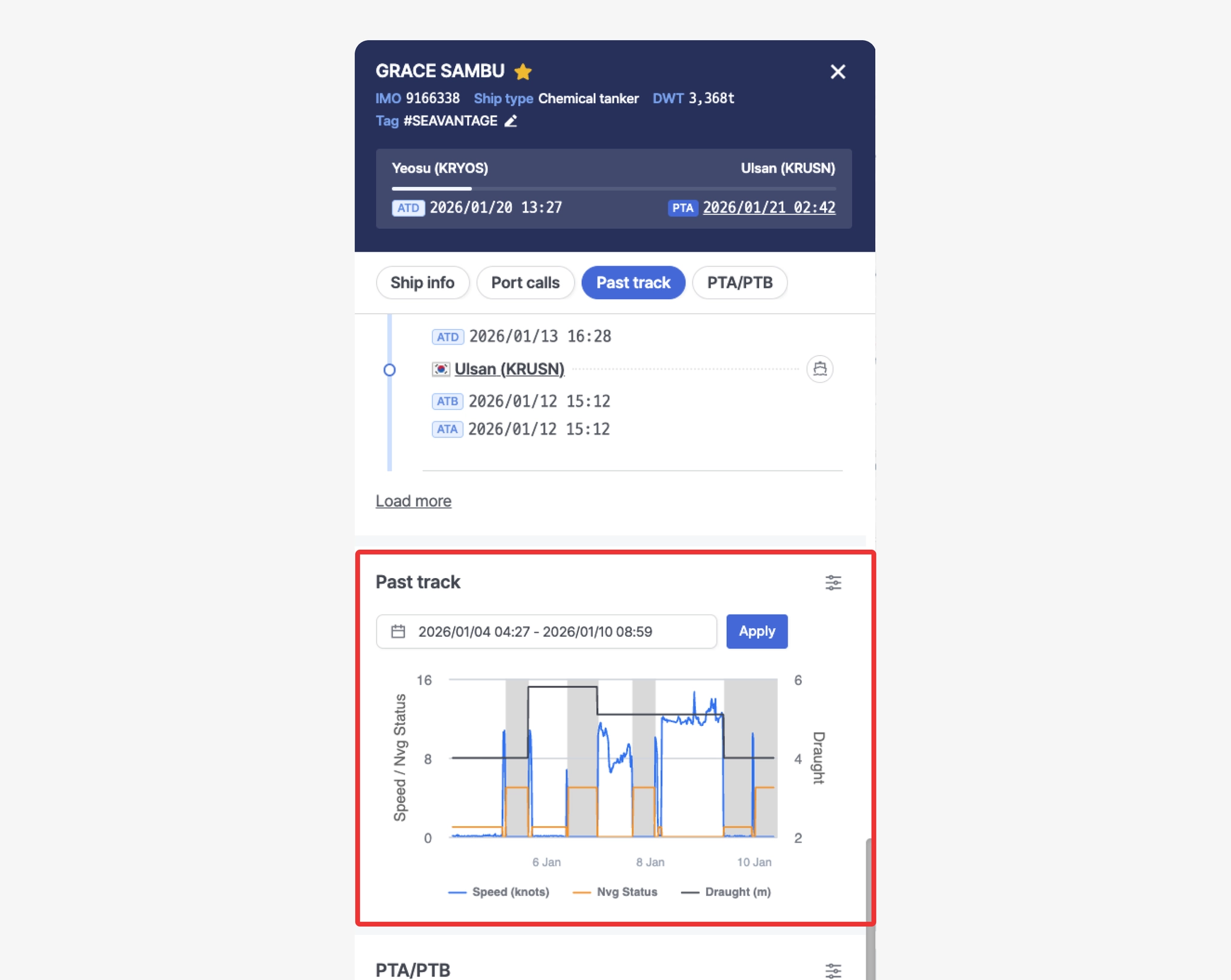

속도, 항해 상태, 흘수를 시계열 차트로 나타냅니다.
▪
Speed (파란색 선) : 선박의 시간대별 속도
▪
Nvg Status (주황색 선) : 선박의 항해 상태(navigation status)
▪
Draught (회색 선) : 선박의 흘
◦

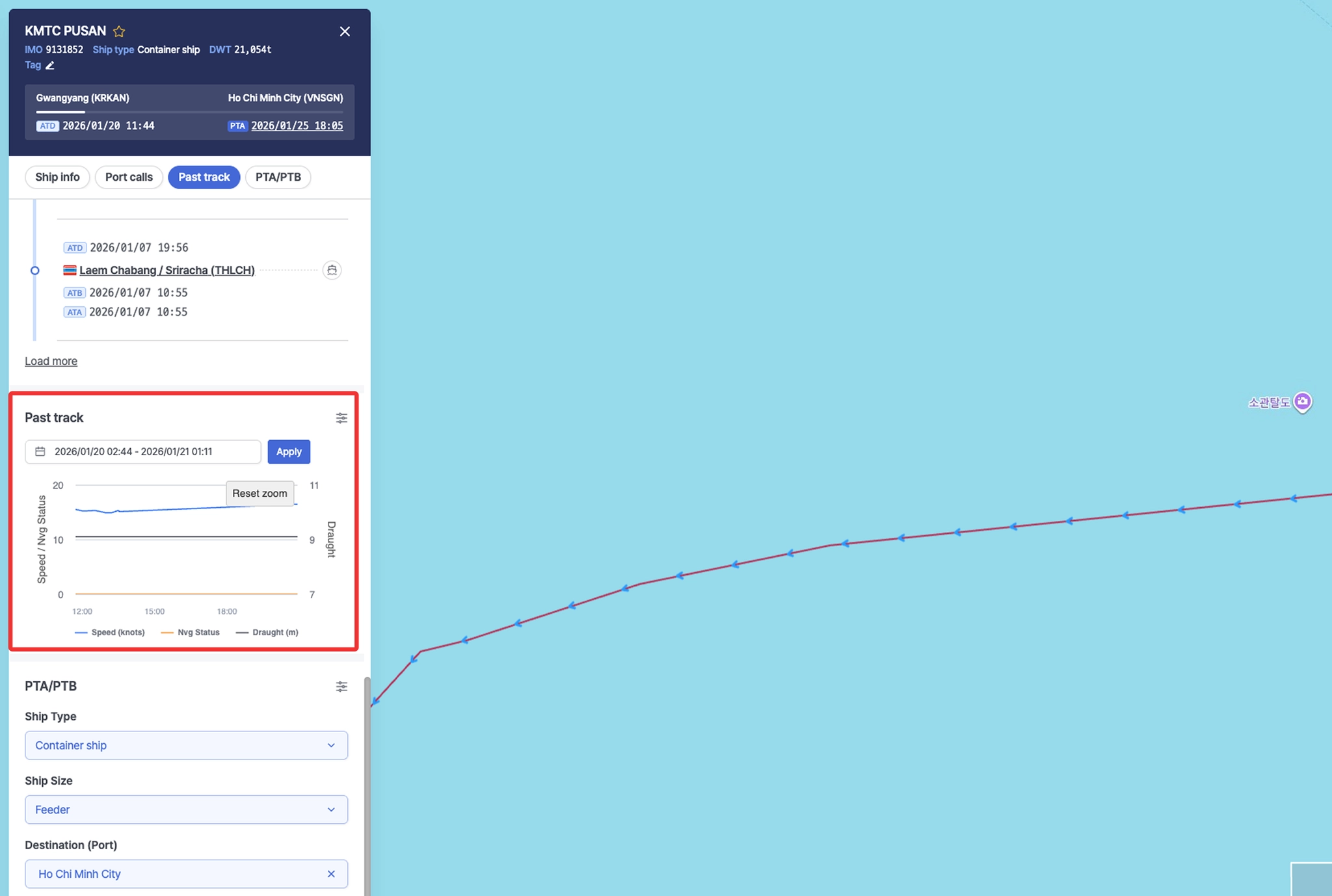

지도에 선박이 이동했던 과거 항적이 나타납니다.
•

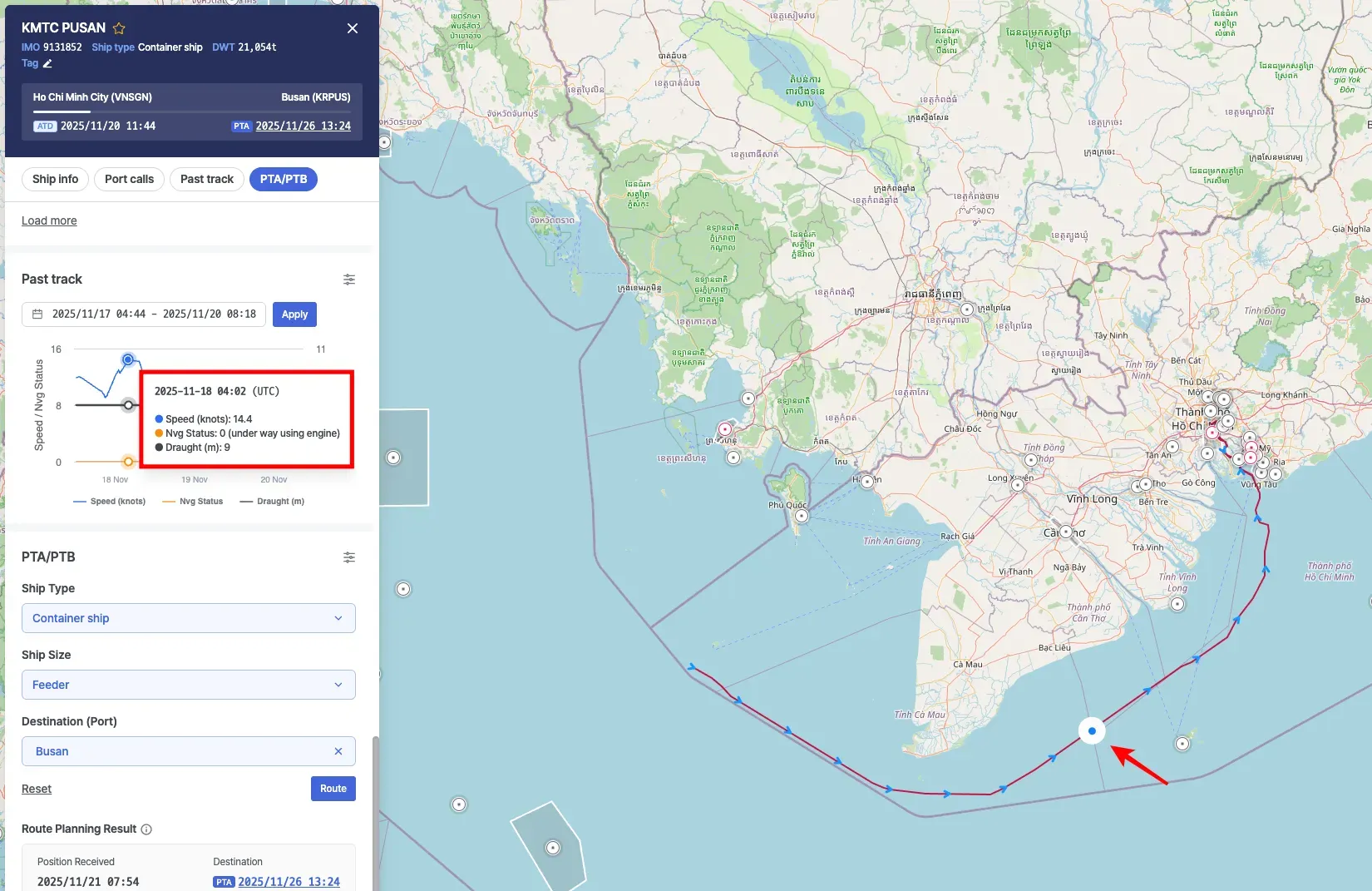

차트 위에 커서를 올리면 해당 시간대의 속도(Speed), 항해 상태(Navigation Status), 흘수(Draught) 값을 확인할 수 있으며, 동시에 해당 시점의 선박 위치가 지도에 표시됩니다.
참고
차트 및 지도에 나타나는 AIS 수집 시간은 프로필의 Timezone 설정을 적용하여 나타냅니다.

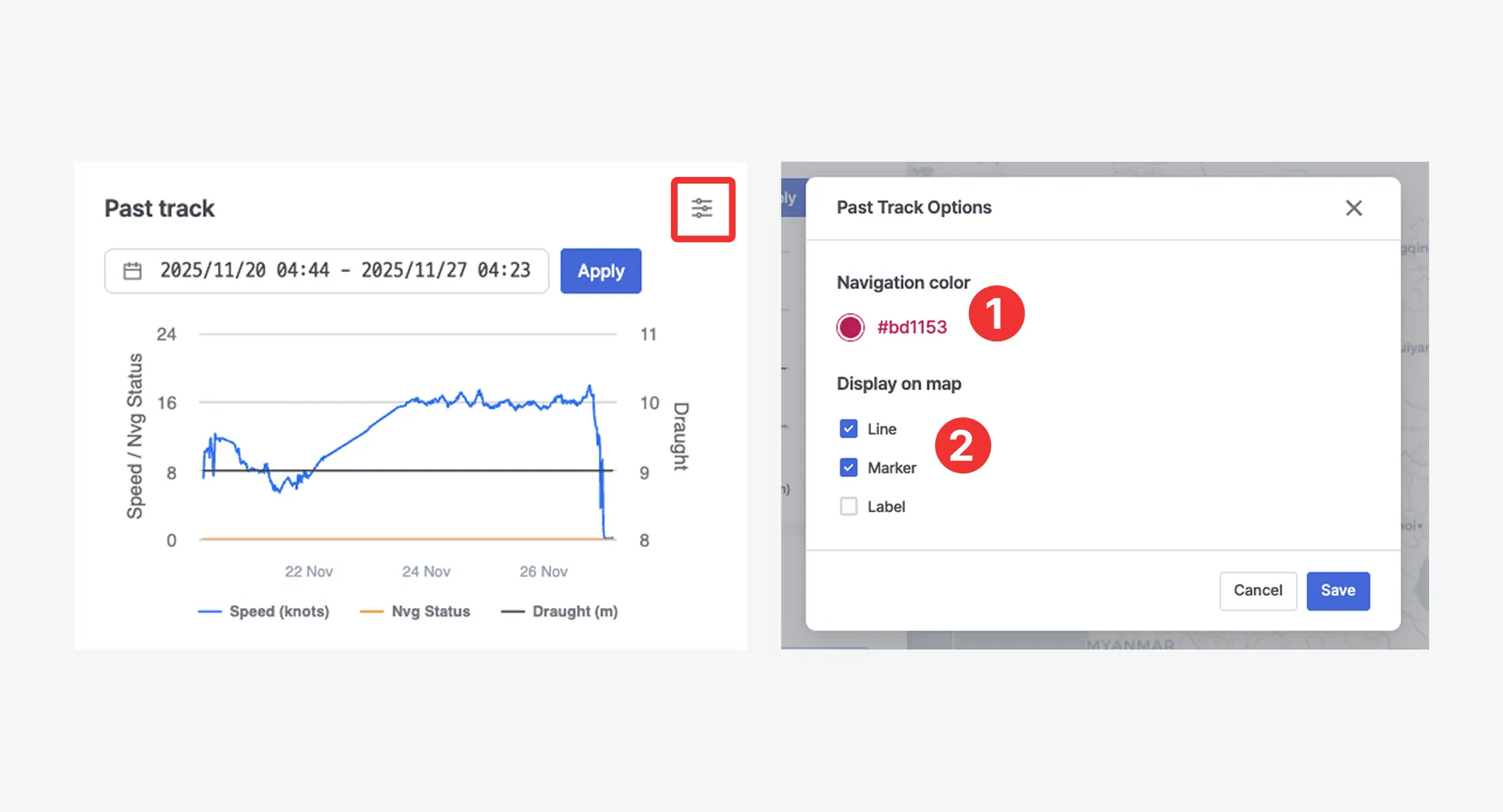

옵션
번호 | 항목 | 설명 |
1 | Navigation color | 항적 색상을 설정합니다. |
2 | Display on map | • Line: 항적 라인을 지도에 표시합니다.
• Marker: 항적에 마커를 함께 지도에 표시합니다.
• Label: 항적 마커에 수신된 시간을 함께 표시합니다. |
AIS Navigation Status 설명
코드 | 상태값 | 상세설명 |
0 | 엔진 사용 중 (Under way using engine) | 선박이 엔진을 사용하여 이동 중인 상태를 나타냅니다. |
1 | 닻을 내리고 정박 중 (At anchor) | 선박이 닻을 내리고 정박해 있는 상태를 나타냅니다. 이동 하지 않고 고정된 상태입니다. |
2 | 지휘 불능 (Not under command) | 선박이 고장 등으로 인해 조종할 수 없는 상태를 나타냅니 다. 다른 선박들이 주의를 기울여야 합니다. |
3 | 조종 제한 (Restricted maneuverability) | 선박이 작업이나 기상 조건 등으로 인해 조종 능력이 제한 된 상태를 나타냅니다. 이 상태에서는 다른 선박들이 주의 를 기울여야 합니다. |
4 | 흡수로 인해 제약을 받는 상태 (Constrained by her draught) | 선박이 흘수(깊이)에 의해 항로 선택이 제한된 상태를 나 타냅니다. |
5 | 계류 중 (Moored) | 선박이 계류 로프 등으로 고정되어 있는 상태를 나타냅니 다. 항구나 부두에 묶여 있는 상태입니다. |
6 | 좌초 (Aground) | 선박이 얕은 물에 걸려 움직이지 못하는 상태를 나타냅니다. 좌초된 상태입니다. |
7 | 어업에 종사 중 (Engaged in fishing) | 선박이 어업 활동 중인 상태를 나타냅니다. 이 상태에서는어망이나 기타 어업 장비가 사용 중일 수 있습니다. |
8 | 항해 중 (Under way sailing) | 선박이 항해 중인 상태를 나타냅니다. 엔진이 아닌 돛을 사용하여 이동할 수도 있습니다. |
9 | 위험물, 유해 물질 또는 해양 오염 물질을 운반하는 선박의 미래 항해 상태 예약 (Reserved for future amendment) | 이 값은 미래의 특정 항해 상태를 나타내기 위해 예약되어있습니다. |
10 | 위험물, 유해 물질 또는 해양 오염 물질을 운반하는 선박의 미래 항해 상태 예약 (Reserved for future amendment) | 이 값도 미래의 특정 항해 상태를 나타내기 위해 예약되어있습니다. |
11 | 선미를 끄는 동력선 (지역 사용) (Power-driven vessel towing astern) | 선박이 다른 선박을 선미로 끌고 있는 상태를 나타냅니다.주로 예인선이 해당됩니다. |
12 | 앞쪽을 미는 동력선 또는 옆에서 끄는 동력선 (지역 사용) (Power-driven vessel pushing ahead or towing alongside) | 선박이 다른 선박을 앞쪽에서 밀거나 옆에서 끌고 있는 상태를 나타냅니다. |
13 | 미래 사용을 위해 예약됨 (Reserved for future use) | 이 값은 미래에 특정 상태를 추가하기 위해 예약되어 있습니다. |
14 | AIS-SART (활성화됨), MOB-AIS, EPIRB-AIS (AIS-SART (active), MOB-AIS, EPIRB-AIS) | 이 값은 AIS-SART(수색 및 구조 트랜스폰더), MOB-AIS(사람 추락 경보 시스템), EPIRB-AIS(위치 표시 비상라디오 비콘) 장치가 활성화된 상태를 나타냅니다. |
15 | 정의되지 않음 = 기본값 (Undefined = default) | 선박의 상태가 정의되지 않은 기본 상태를 나타냅니다. |
