Map Controller
Search: 선박 및 항구를 통합 검색할 수 있습니다.
Layer: 원하는 지도 스타일을 선택하고 아래와 같은 특정 구역을 지도에 조회할 수 있습니다:•
ECA (Emission Control Areas): 배출규제지역
•
EEZ (Exclusive Economic Zones): 배타적 경제수역
•
JWC (Joint War Committee): 전쟁위험지역
•
HRA (High Risk Area): 고위험지역
•
TSS (Traffic Separation Schemes): 교통 분리 체계
Tools: 전체화면 변경, 화면 캡쳐 기능, 거리 측정, 선박 위치 정보 업데이트를 설정할 수 있습니다.
Weather: 태풍 및 날씨 정보를 확인할 수 있습니다.
Zoom: 화면을 확대하거나 축소할 수 있습니다.
선박 관리
Favorite, Tag 필터 기능을 통해 사용자가 선박을 관리하고 조회할 수 있습니다.
•
Favorite: 즐겨찾기 추가한 선박을 조회할 수 있습니다.
•
Tag: 선박 태그를 생성하고 적용하여 선박을 효율적으로 관리할 수 있습니다.
선박 태그 설정
선박 태그 설정을 아래의 순서에 따라 진행하세요:
Edit tag 버튼을 클릭합니다. 태그를 설정할 선박을 클릭합니다. 생성할 태그 이름을 입력합니다. 기존에 추가한 태그는 드롭다운 메뉴에서 선택합니다. Add a tag 버튼을 클릭하여 태그를 설정합니다.
선박 아이콘
[선종 기준]
선박 아이콘은 선종 타입에 따라 색상을 구분합니다.
[선박 상태 표시]
•
운항 중인 선박(화살표 아이콘): 현재 항해 중인 활성 선박을 나타내며, 선박이 향하고 있는 방향을 표시합니다.
•
정지 상태인 선박(사각형 아이콘): 정지 중인 선박의 위치를 나타내며, 선박이 항구에 접안했거나 Anchor 상태임을 나타냅니다.

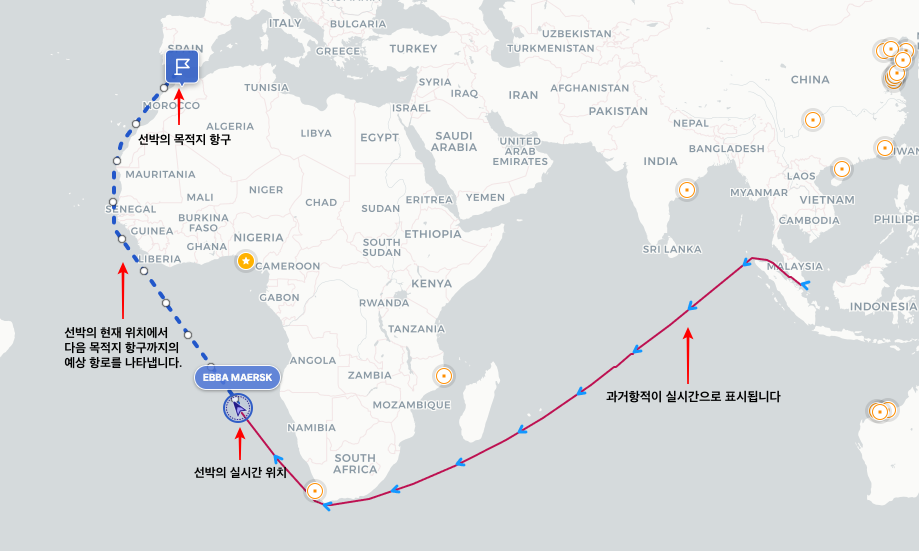

Map
•
빨간색 실선 – 과거 항적이 실시간으로 표시됩니다.
•
선박 아이콘 - 선박의 실시간 위치를 나타냅니다.
•
파란색 점선 – 선박의 현재 위치에서 다음 목적지 항구까지의 예상 항로를 보여줍니다.
Route Summary
[운항 중인 선박 상태]
선박 팝업에서 아래와 같이 예상 도착·접안시간을 확인할 수 있습니다:
•
PTB (Predicted Time of Arrival) – SeaVantage 데이터와 분석 기술을 적용한 예측 접안 시간입니다.
•
PTA (Predicted Time of Berthing) – SeaVantage 데이터와 분석 기술을 적용한 예측 도착 시간입니다.
•
ETA (Estimated Time of Arrival) – 선박(AIS 장비)에서 제공하는 예상 도착 시간입니다.
•
PTA와 PTB는 ETA보다 약 80% 이상 정교하기 때문에 지연에 대한 예측이 가능합니다.
[정박 중인 선박 상태]
실시간으로 선박이 도착 항구에 정박 중인 상태를 확인할 수 있습니다.
•
ATA (Actual Time of Arrival) : AIS 데이터를 기반으로 제공하는 선박의 실제 도착 시간입니다.
•
ATB (Actual Time of Berth) : AIS 데이터를 기반으로 제공하는 선박의 실제 접안 시간입니다.
Ship Info
•
Ship Info의 선박 정보 섹션에서는 선박의 유형, 용량, 크기, 현재 항로 등의 주요 상세 정보를 제공합니다.
Ship Info | |
General Ship Type | 선종 (예: Container Ship, Tanker, Bulk Carrier) |
Detailed Ship Type | 선종/사이즈 (예: ULCV, Neo-Panamax) |
Gross Tonnage (GT) | 선박의 총 내부 용량(톤) |
Deadweight Tonnage (DWT) | 선박이 운반할 수 있는 최대 중량 (화물, 연료, 승무원, 식량 포함) |
TEU Capacity | 선박이 운반할 수 있는 최대 20피트 컨테이너(TEU) 수 |
Length | 선박의 전체 길이 (미터 단위) |
Width (Beam) | 선박의 가장 넓은 지점에서의 최대 폭 |
Depth | 전체 깊이 |
Max Draught | 최대 흘수 |
Built Year | 건조 년도 |
AIS Info | |
Last AIS Update | 위치 정보 수신 시각 |
Navigation Status | 선박의 현재 운항 상태 (예: Underway Using Engine, Moored, Anchored) |
Latitude & Longitude | 선박의 정확한 위치 좌표 |
Heading | 선박이 향하고 있는 방향(도 단위) |
Course | 선박이 실제 지면을 따라 이동하는 경로 |
Speed | 선박의 현재 속도 |
Draft | 선박의 선체가 물속에 잠긴 깊이 (적재 상태에 따라 달라질 수 있음) |
Port Calls
•
최근 6개월 간 선박 포트콜을 조회할 수 있습니다.
Past Track
[Past Track]
•
Past Track 메뉴에서는 특정 기간을 선택하여 선박의 과거 항로를 조회할 수 있습니다
◦
기간을 선택한 뒤 Apply 버튼을 클릭하면 과거 항로가 표시됩니다.
•
Options 버튼을 사용해 타임스탬프를 표시하거나, 항적 색상을 변경할 수 있습니다.
[Speed and Draught Information]
•
Speed 및 Draught 정보를 그래프로 확인할 수 있으며, 그래프 위에 커서를 올리면 해당 위치가 항적 지도 위에 강조 표시됩니다.
라우팅 기능
PTA/PTB 메뉴에서는 선박의 항로 계획을 설정할 수 있습니다.
1. 선종, 크기, 목적지 항구를 설정 후 Route 버튼을 클릭합니다.
2. 선박의 현재 위치에서 특정 목적지까지의 라우팅과 도착 시간을 예상할 수 있습니다.
•
Routing 설정 시 다양한 경로 설정(속도, 항로, 날씨, 환경·지정학적 조건)은 실시간 해상 상황에 대비하여 도착 시간을 예측할 수 있습니다.
